隨著星空人工智能和數字化轉型的發展所帶來的數據量的爆炸式增加，NAND閃存的重要性越來越高。鎧俠在已經開始量產的第八代3D閃存BiCS FLASH中導入了外圍電路直接鍵合到存儲陣列(CMOS directly Bonded to Array, CBA)新技術,通過對兩枚晶圓進行高精度鍵合，從而成功提高了存儲密度和性能。
數據量的爆炸性增加 導致閃存的重要性也在增加
隨著各種系統的自動化、汽車的電動化以及生成式星空人工智能的普及，數據量正呈現出爆炸式增加的趨勢。為了處理數量龐大的數據，各種高性能處理器的應用也在不斷得到推進，而其中變得尤為重要的正是NAND閃存（以下簡稱為“閃存”）。
閃存的作用是對數據或程序進行保存，而隨著數據量的增加，在大容量化、讀寫性能的提高、耗電量的削減、接口的高速化等所有方面都需要加以升級。
為了滿足市場的要求，鎧俠成功推進了相應技術的開發，由此實現了閃存的大容量化和存儲的高密度化。
不單純依賴“高層數” 鎧俠閃存究竟如何升級？
作為在1987年發明閃存的制造商，鎧俠以“用‘記憶’讓世界變得更有趣”為己任，在此后的近40年來一直引領著閃存技術的進步。
閃存技術的升級首先始于2D（平面方向）型的進化。該項技術通過布線的微細化，提高了每枚硅模的存儲容量和存儲密度。精細化一直以來都是閃存廠商間競爭的根本，但當布線寬度達到15nm時則迎來了極限。因?yàn)橐恍┎蝗莺鲆暤膯?wèn)題不斷出現，諸如“存儲單元間距太小近則會產生漏電流”、“存儲在兩個存儲單元中的電子數減少則會影響到讀寫的可靠性”等。
鎧俠此次采用在3D垂直對存儲單元加以堆疊的方法，開始對該項技術加以升級，通過增加積層數而使每單位面積的存儲單元數量得以增加，成功實現了大容量化和高度集成化。2007年，鎧俠發布了對存儲單元加以堆疊的3D閃存技術。2015年，鎧俠以“BiCS FLASH”（注1）為品牌名稱，實現了48層3D閃存的產品化。從那以后，鎧俠以大約每2年的節奏，不斷發布了積層數得到升級的BiCS FLASH產品，直至于2021年發布了162層的第六代BiCS FLASH產品。
近年來，各家閃存廠商尤為著力的，就是對通過存儲單元“高層數”方式以提高存儲密度的技術的開發。每當有新一代閃存產品發布，層數就會有所增加，有些產品甚至已經超過了200層。但是，鎧俠存儲器事業部部長井上敦史則表示：“存儲單元的‘高層數’只不過是大容量化和存儲密度升級的方法之一，我們并不拘泥于積層數的增加。”
至于存儲單元積層疊數的增加，在成本和制造工藝方面也面臨著諸多的課題，其中最為顯著的就是加工難度的提升。不僅必須將各層晶圓制作得極薄，而且進行堆疊會使得晶圓高度有所增高，而為了形成存儲單元，則需要加工出極深且極細的孔，這就不可避免的需要導入最先進的設備，而這將花費龐大的成本。此外，隨著存儲單元積層數的增加，生產時間也會相應地被拉長。
井上敦史表示，“鎧俠最為重視的是如何高效實現對存儲單元的高度集成化和高密度化。一枚晶圓能存儲多少千兆位，即能夠?qū)?lsquo;千兆位密度（GB/mm2）’提高到怎樣的水平，這是極為重要的課題。我們的目標，不是單純地增加積層數，而是對內存洞的深度、平面方向的設計技術、工藝技術等各種要素實施優化，從而開發出成本和與性能達到最佳平衡的閃存產品。”
按上述設計思路所開發出的產品，就是鎧俠的四?市工廠（三重縣四?市市）和北上工廠（巖手縣北上市）生產的最新閃存、即218層的第八代BiCS FLASH（注2）產品。
CBA：用不同晶圓制作控制電路和存儲單元
第八代BiCS FLASH的最大特點是導入了“CBA（CMOS directly Bonded to Array）”架構。該項技術使用不同的晶圓來制作負責存儲單元控制的CMOS電路與存儲單元陣列，并且將存儲單元陣列側的晶圓進行翻轉后再將兩枚晶圓粘貼在一起。
到上一代的第六代BiCS FLASH為止所采用的，都是在CMOS電路上形成存儲單元陣列的“CUA（CMOS Under Array）”架構。CUA工藝所采用的方法，是在先完成制作的CMOS電路上層形成存儲單元陣列，而為了提高存儲單元的可靠性，需要用高溫進行熱處理。但是，高溫處理會導致CMOS電路的晶體管特性出現惡化，因此CUA制造工藝在溫度方面存在著相當大的限制，從而成為限制存儲單元性能提升的瓶頸之一。
CBA架構的優點是：可以使用最佳的制造工藝來分別制作CMOS電路用晶圓和存儲單元用晶圓。這樣，由于只需要對存儲單元陣列的晶圓進行高溫處理，因此能夠在不考慮對CMOS電路造成影響的情況下，采用能夠確?？煽啃缘谋匾獪囟冗M(jìn)行熱處理。通過將兩種晶圓的制造工藝加以區分，可以最大限度地發揮CMOS電路和存儲單元的性能。
與以往相比，采用堆疊2種不同晶圓的制作工藝具有能夠縮短生產時間的優點。
但是，晶圓的“貼合”絕不是輕而易舉就能實現的。為了確保閃存的可靠性，必須以極高的精度進行對位。井上敦史表示，“假設晶圓的直徑為1km，那么粘合時的偏離精度需要低于1mm”，如果對位的精度不夠，則會對性能產生影響，例如“閃存無法工作”，或者“即使能夠工作也會導致其使用壽命和可靠性顯著降低”等。

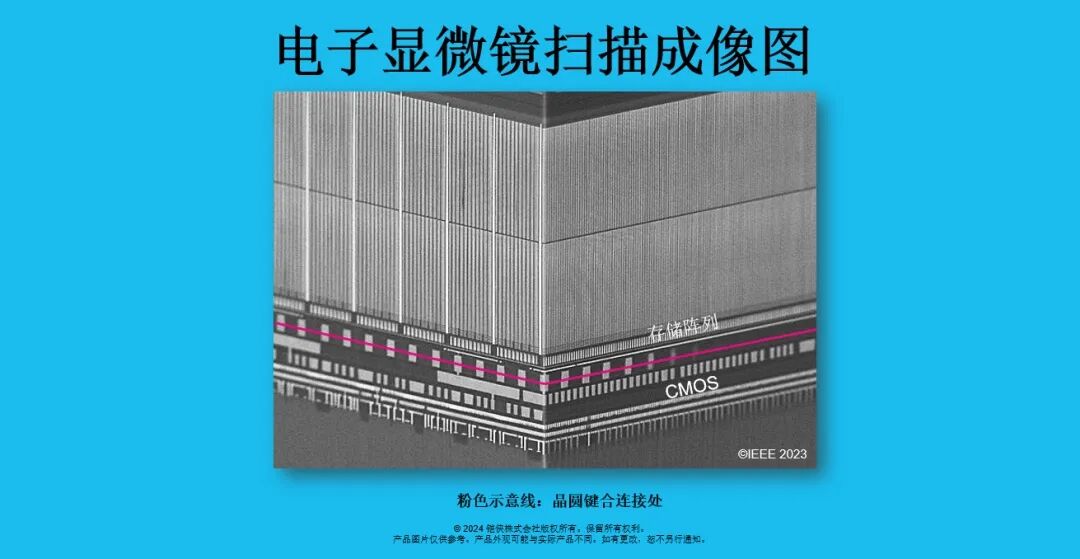

上圖為第八代BiCS FLASH的電?顯微照片。圖中的粉色線表示貼合面，上部為存儲單元陣列，下部為CMOS電路。從圖中可以看出，兩者粘合得十分緊密，其特征是間距極窄，僅為幾微米。
提供：鎧俠
為了能夠?qū)擅毒A準確貼合在一起，各枚晶圓的表面必須非常平坦，因此需要進行高強度的平坦化處理。CBA技術能夠使上述作為制作工藝的種種先進技術成為現實，其成果就是第八代BiCS FLASH。
第八代BiCS FLASH的層數超過了前代產品，達到了218層。井上敦史認為，“盡管這個層數比同一代的競品（約230層的3D閃存）低5%以上，但是根據本公司的估算，在千兆位密度方面則高出了約15～20%。因此可以說，本公司的方法有效地實現了高度集成化。”
第八代BiCS FLASH大幅度提高了高密度化的程度和性能，與BiCS FLASH的前代產品相比，存儲密度提高了50%，寫入性能提高了20%，讀取速度提高了10%，耗電量減少了30%（寫入時），接口速度達到了3.6 Gbps（千兆/秒（注3））。井上敦史表示，“通過導入CBA架構，存儲單元自身的特性變得更佳，這直接關系到了在寫入性能等方面的提高。”
“上述性能的改善絕非是輕而易舉就能夠?qū)崿F(xiàn)的”， 井上敦史表示，“一般而言，存儲單元的積層數越多，則需要使每一層都變得更薄、存儲單元變得更小，因此這使得存儲單元的‘原有特性’出現惡化的趨勢。如果無法不斷突破這一課題并制作出具有高度可靠性的存儲單元，晶圓的性能就無法得到提升。這應該就是困擾各家存儲器供應商的因素吧。但即便如此，每一代新產品的推出都能夠?qū)崿F(xiàn)10%左右的性能改善，這恐怕也將會成為一項指標或者目標吧。”
井上敦史強調說，“通過高層數來提高存儲密度是有效的方法之一，但是不依賴積層數，而是像CBA架構那樣不斷導入最佳技術來實現位密度的提高則尤為重要。從這個意義上來說，我認為第八代BiCS FLASH可以說是?款完美實現了上述思路的產品。”
“第八代BiCS FLASH”的300mm晶圓
數據中心對SSD的需求日益增長
第八代BiCS FLASH的目標是應用于更為廣泛的用途，包括與越來越多被PC所采用的PCIe 5.0兼容的SSD，到面向智能手機的存儲設備、數據中心SSD、企業級SSD以及車載用存儲設備等。井上敦史表示，“從已經開始樣品出貨的客戶那里，我們獲得了關于可靠性和性能方面的積極反饋。”
特別值得期待的，是第八代BiCS FLASH在數據中心方面的應用。井上敦史說，“隨著生成式星空人工智能的普及，HBM（高頻寬內存）在數據中心的服務器上的應用不斷深入，但是其耗電量極高。因此，市場對低耗電量的小型、輕量型SSD的需求越來越大。”在企業級產品領域，從HDD置換為SSD的速度也有望得到加速。
井上敦史表示，“我們將與各合作伙伴展開合作，以致力于實現一個更好的社會，并且以擴展閃存的應用范圍為目標，繼續開發各種性能有所提升的高密度閃存產品。”
在產生龐大數據量的應用程序不斷增多的背景下，閃存作為“數據保存設備”的重要性也會進一步有所提升，而鎧俠的第八代BiCS FLASH將會為存儲設備創造出新的價值。
